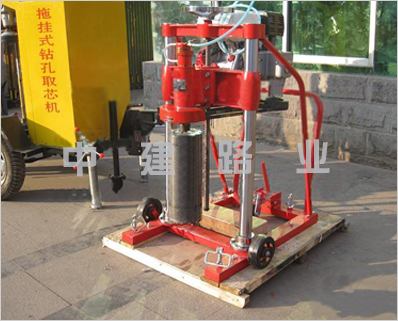

10馬力混凝土鉆孔取芯機

HZ-20型10馬力混凝土鉆孔取芯機技術參數

型號： HZ-20型10馬力雅馬哈（鉆頭另配）

*大鉆孔直徑：φ200MM

*大鉆孔深度：400-700MM

鉆孔方向：垂直向下

進給方式：手動、自動

主軸轉速：1100-1500r/min

配套動力：10馬力雅馬哈

優點：這款是目前性價比相對較高的取芯設備，功率符合目前大部分取芯要求。功率大，取芯效率高！

外形尺寸：1060*870*1400

HZ-20型10馬力混凝土鉆孔取芯機操作規程

（1）安裝上合適直徑的空心鉆頭。

（2）將鉆孔移至所需工作處，用膨脹螺絲將鉆孔固定，調整地腳螺絲，使鉆機穩定?；蛴米銐蛑氐牡装骞潭ㄣ@孔取芯機，防止鉆孔取芯時機器移動。

（3）接上水源，檢查是否有水流出。

（4）啟動發電機，打開電路開關。

（5）旋轉手柄將鉆頭輕輕接觸被切削處，待鉆頭切進約l0mm時，可通過手柄加壓來加快旋進速度。

（6）待切削完畢，可保持旋轉，提升鉆頭，距試件表面約有5mm時，可關閉電源，鉆頭離開試件表面，關閉水源。

（7）卸去固定螺栓，拖離取芯機，用夾鉗取出試樣。

（8）使用時，應防止鉆頭撞擊堅硬物體，以免損傷鉆頭。

HZ-20型10馬力混凝土鉆孔取芯機注意事項

1、當混凝土鉆孔取芯機在鉆孔時，應保證進給速度均勻，大約為3～5cm/min左右，如發現鉆頭受卡，可適當降低進給速度，必要時可將鉆頭提升一段，然后再慢慢鉆入，忌硬性鉆進，以免打壞鉆頭及機器。

2、在整個鉆進過程中須保持充分水冷卻。

3、鉆進過程中，不得超載，當電機溫度超過70℃，（手感燙手），應降低加載力，并更換新鉆頭。

4、鉆孔結束時，只有將鉆頭脫離工件時，才可停機。

HZ-20型10馬力混凝土鉆孔取芯機維護保養

1、定期檢查混凝土鉆孔取芯機的各部件連接處，如有松動應及時調整。

2、鉆頭裝入時，應在兩螺紋處加入鋰基潤滑脂。

3、鉆孔結束后，將鉆機各部分擦洗干凈，并在立柱及齒條上加潤滑油。

4、當混凝土鉆孔取芯機使用每隔半年換減速箱內的鋰基潤滑脂。
