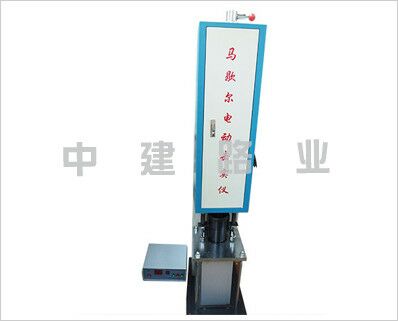

MDJ-IIA型馬歇爾電動擊實儀使用說明書

1、目的及適用范圍：

本擊實方法適用于標準擊實法制作瀝青混合料試件，以供試驗室進行瀝青混合料物理力學性質的試驗使用，適用于馬歇爾試驗，間接抗拉試驗等使用的ф101.6mm±0.2mm×63.5mm圓柱體試件的成型。

2、技術參數：

落距：457mm±1.5mm

錘重：4.5Kg±10g

擊實速度：60±5次/分

試模規格：ф101.6mm±0.2mm×63.5mm

3、馬歇爾標準擊實法的成型步驟：

⑴將拌好的瀝青混合料均勻稱取一個試件所需的用量（約1200g）當已知瀝青混合料的密度時，可根據試件的標準尺寸計算并乘以1.03得到要求的混合料數量。

⑵在試件制作過程中，為防止混合料溫度下降，應連盤

放在烘箱中保溫。從烘箱中取出預熱的試模及套筒，用沾有少許黃油的棉紗擦拭套筒，底座及擊實錘底面，將試模裝在底座上，墊一張圓形的吸油性小的紙，按四分法從四個方向用小鏟將混合料鏟入試模中，用插刀或大螺絲刀沿周邊插搗15次，中間10次。插搗后將瀝青混合料表面整平成凸圓弧面。

⑶插入溫度計，至混合料中心附近，檢查混合料溫度。

⑷待混合料溫度符合要求的壓實溫度后，將試模連同底

座一起放在擊實臺上固定，在裝好的混合料上面墊一張吸油性小的圓紙，再將裝有擊實儀錘及導向棒的壓實頭插入試模中，開啟本擊實儀開始實驗。

4、實驗過程（接合圖中所示進行操作）

試驗前先接通三組380V電源，并檢查輸入航空插頭，與工作輸出航空插頭是否接牢，然后打開電源。顯示屏顯示“日日”，按照所需錘擊次數，按置數器設定好。放下壓模裝置（8）壓緊試筒，然后松開掛錘座（1）使導桿落下，用手觸動“點動”鍵觀察傳動輪正反轉，嚴謹反轉。

《注：挑錘塊（5）逆時針行駛為正轉，反之則更改電源線，任意調換其中兩根即可，一切正常后，按下“啟動”鍵，擊實儀開始工作》。

當試件擊實一面后，取下套筒將試模調頭，然后以同樣的方式和次數擊實另一面。

試件擊實結束后，立即用鑷子取掉上下面的紙，用卡尺量取試件離試模上口的高度，并由此計算試件高度，如不符合要求，試件應作廢，并按下式調整試件的混合料質量，以保證高度符合63.5mm±1.3mm的要求。

*后卸去試筒及底座，將裝有試件的試模橫向放置冷卻至室溫（不少于12小時）置脫模機上脫出。

5、清理

工作完畢后，把試模清理干凈以備下次實驗用。把本儀器擦拭干凈，并在導桿擊實錘傳動輪上擦拭上潤滑油，把控制器上電源斷開，電源開關關閉。
