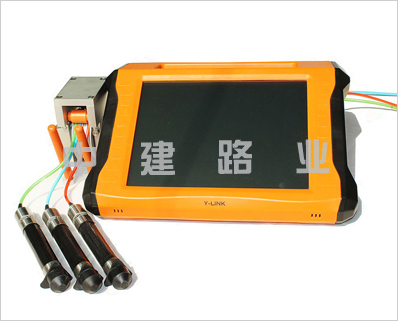

跨孔超聲波檢測儀

YL-PST(E)型跨孔超聲波檢測儀專為聲波透射法檢測基樁完整性而定制，用于超聲波透射法自動測樁，4個測管6個剖面一次完成，工作效率極度提高。采用收發互換一體式徑向換能器，配合前置放大技術，波清晰、判讀輕松，混凝土測試跨距達10米以上。流線型一體化設計，超薄超輕，堅固耐用。
YL-PST(E)型跨孔超聲波檢測儀產品用途：
基樁超聲波透射法完整性檢測
混凝土裂縫深度檢測
混凝土超聲回彈綜合法強度檢測
地質勘察巖體縱波波速測試
隧道巖體松動圈檢測
非金屬材料動彈力學參數測試
YL-PST(E)型跨孔超聲波檢測儀產品特點：
4個測管6個剖面一次完成，工作效率極度提高。混凝土測試跨距突破10m。
連續自動提升，多通道自動循測，可滿足任意剖面自由組合。
采用收發互換一體式徑向換能器，配合前置放大技術，波清晰、判讀輕松。
剖面測試波形增益、延遲多點觸控可調；6剖面同步分析計算。
*向導式操作流程設計，步驟更優化，操作更簡單，檢測更*。
獨有人體工學超薄設計，長時間工作更輕松。
專有低功耗技術平臺+內置高性能復充鋰電池，滿足超長待機時間。
一體化自動計數提升裝置，防水、抗震設計，連接更可靠。
獨有一體化多功能接口，軟件升級、數據導出、儀器充電更便捷。
12.1”真彩高亮觸摸屏，亮度無級可調，數據、曲線清晰，適用任意工作環境。
YL-PST(E)型跨孔超聲波檢測儀軟件特點
智能判讀，波聲時、聲幅判讀更準確。
提供數據合并功能，滿足漏測和多管測試情況下的測試需求。
完善的剖面波形瀏覽編輯功能。
提供深度修正、管斜修正、跨距修正、缺陷操作、數據表修正等編輯功能。
支持數字濾波、聲時修正、頻譜細化等多種分析功能。
支持曲線圖、波列圖、數據表、灰度圖等多種波形顯示方式。
輸出報表格式、內容可靈活定制，滿足不同工程需要。
支持輸出Word、Excel、BMP等多種格式。
支持多種檢測規范。
YL-PST(E)型跨孔超聲波檢測儀符合規范：
《建筑基樁檢測技術規范JGJ106-2014》
《公路工程基樁動測技術規程JTG/TF81-01-2004》
《鐵路工程基樁檢測技術規程TB10218-2008》
《廣東省標準建筑地基基礎檢測規范DBJ-15-60-2008》
《超聲回彈綜合法檢測混凝土強度技術規程CECS02:2005》
《超聲法檢測混凝土缺陷技術規程CECS21:2000》
《鐵路工程結構混凝土強度檢測規程TB10426-2004》
YL-PST(E)型跨孔超聲波檢測儀產品指標：
型號YL-PST(E)AYL-PST(E)B
通道數四通道（獨立可控、
自發自收）三通道（獨立可控、自發自收）
測試剖面六個剖面三個剖面
顯示模式12.1寸真彩液晶屏（高亮）1280×768
采樣方式連續提升，多通道自動循測
供電模式內置高性能復充鋰電池≥6小時
主控單元低功耗嵌入式工業計算機
存儲容量8G（>400根試樁完整測試數據）
操作方式觸摸屏
數據傳輸USB2.0
計數方式自動計數
采樣間隔0.1μs～65535μs
記錄長度512/1024點
發射電壓500V/1000V可選
動態范圍≥100dB
聲時準確度≤0.1%
聲幅準確度≤3%
發射脈寬0.1μs～200μs連續可調
頻帶寬度1kHz～300kHz
工作溫度-20℃～+55℃
體積375×300×90mm266×180×50mm
重量3.1kg2.0kg
