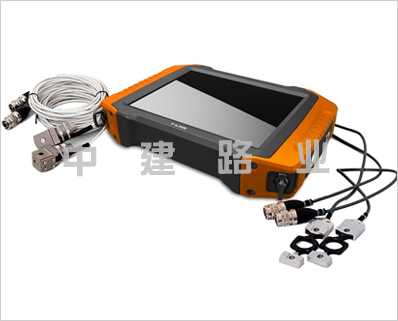

基樁高應變檢測儀

YL-PDT型基樁高應變檢測儀發揮了基樁高應變動力試驗快速、可靠和無損的優點。外殼采用高強度合金材料制造、獨特的軍工設計，堅固耐用，輕松應對復雜工況，有效開展基樁高應變動力試驗，確定承載力和樁身結構完整性。采用CAPWAP軟件分析實測數據，與靜載試驗相比具有良好的相關性，可用于鉆孔樁、螺旋樁、灌注樁以及打入樁的復打試驗和打樁監控試驗。保證工程樁經濟*地開展施工。
YL-PDT型基樁高應變檢測儀產品用途：
◆基樁高應變承載力和樁身完整性檢測
◆預制樁打入時的樁身應力監測
◆基樁低應變反射波法
YL-PDT型基樁高應變檢測儀產品特點：
1、8.4”真彩高亮觸摸屏，亮度無級可調，數據、曲線清晰，適用環境廣泛。
2、人體工學設計，高強度鋁合金結構，重量輕，體積小，長時間工作更輕松。
3、實時監測現場傳感器安裝狀態，并兼容市場主流接頭及傳感器。
4、*向導式操作流程設計，檢測步驟更優化，操作更簡單，檢測更*。
5、自動實現連續采集、疊加、平衡調節功能；時域、頻域分析精度高。
6、AD動態范圍大，信噪比高；自適應浮點放大，波形不失真。
7、采集數據準確，應變自動均衡調節，消除信號漂移。
8、采樣速度快，實時完成大于60錘/分鐘的采集和監控工作。
9、現場即現CASE法分析結果，即現速度、力曲線和承載力與打擊力。
10、現場流程優化仿真，即現缺陷位置，完整性判斷一目了然。
YL-PDT型基樁高應變檢測儀軟件特點：
◆提供CASE分析及擬合分析功能，并提供各種快速設置方法。
◆提供自動分析和擬合功能，并可對結果進行人工修正和干預。
◆提供多種參考土模型，貼近各類地質特性要求。
◆提供原始信號處理功能，包括數字濾波，定樁長、定波速處理，波形移動等。
◆分析結果可快速查看，并可和歷史結果對比切換。
◆提供Word、Bmp等多種輸出功能。
YL-PDT型基樁高應變檢測儀符合規范：
◆《建筑基樁檢測技術規范JGJ106-2014》
◆《公路工程基樁動測技術規程JTG/TF81-01-2004》
◆《鐵路工程基樁檢測技術規程TB10218-2008》
◆《廣東省標準建筑地基基礎檢測規范DBJ-15-60-2008》
YL-PDT型基樁高應變檢測儀技術指標：
主控單元低功耗嵌入式工業計算機
顯示屏8.4寸真彩液晶顯示屏（高亮）800x600
存儲容量8G
供電模式內置高性能復充鋰電池≥6小時
操作方式觸摸屏
采樣間隔5μs～65535μs
記錄長度1024點
采樣分辨率16位AD
信號帶寬1Hz～12KHz
浮點放大器1～256倍（根據信號大小儀器自動調節）
系統噪聲＜20μv
