土工布寬條拉伸性能試驗機

WDW-50A型土工布寬條拉伸性能試驗機產品介紹

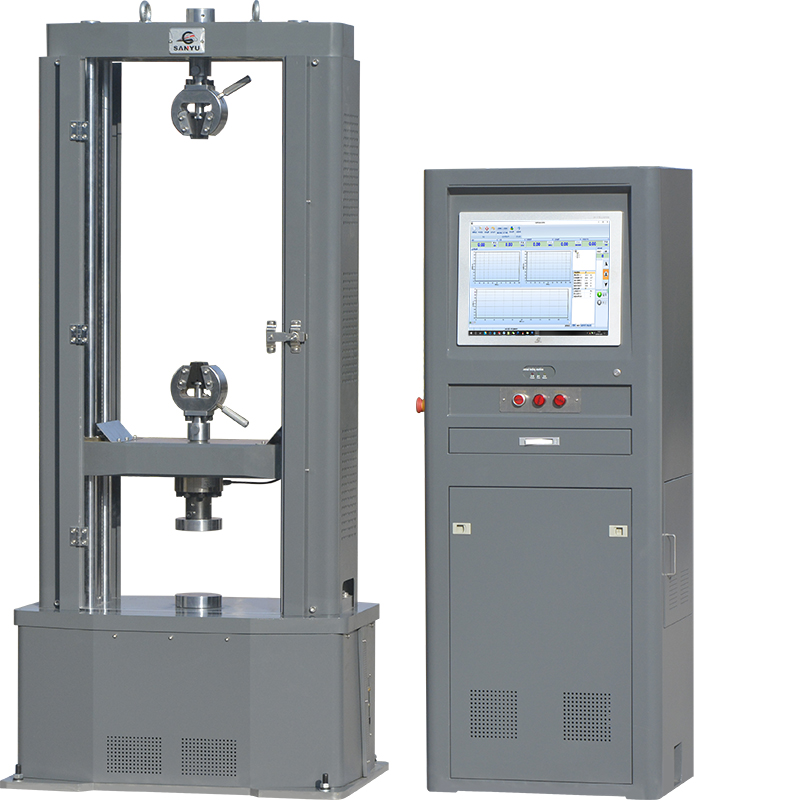

WDW-50A微機控制電子萬能試驗機采用調速精度高、性能穩定的交流伺服系統和交流伺服電機作為驅動系統，計算機數據采集處理，可實現閉環控制及自動檢測的高精度材料試驗設備，其由試驗主機（包括機架、底座、傳動系統）、夾具、變形測量系統、軟件系統、電氣系統構成，試驗力50kN，試驗機準確度等級0.5級。

WDW-50A型微機控制電子萬能試驗機是一款通用性較強的產品，可以滿足國家關于金屬、非金屬力學性能試驗規定中的各項標準試驗，也可以按照其它標準實現對不同材料或產品的拉伸、壓縮、彎曲、剪切等類型的試驗，可以求取所測材料的抗拉強度、屈服強度、規定非比例延伸強度、彈性模量等性能指標，可實現等速率加荷、等速率變形、等速率位移、等速率應變等閉環控制，可以進行材料或產品的工藝合格性能驗證試驗。

該試驗機是雙絲杠門式、雙空間結構，上橫梁與下橫梁之間為拉伸空間,下橫梁與試臺之間為壓縮空間，試驗空間由伺服電機通過傳動系統帶動下橫梁上下移動來自動調整。上下橫梁上裝有夾持鉗口，標準機型配有V型和平面型鉗口用于夾緊圓柱試樣和平板試樣做拉伸試驗；標準機型的下橫梁底端配有上壓板，試臺上配有下壓板，可直接做壓縮試驗。

該試驗機主機的設計考慮了擴展裝配其它夾具以完成更多試驗的可能。如：配裝彎曲夾具可做圓棒或板材的彎曲試驗，配裝剪切夾具可做圓棒剪切強度試驗，在壓縮空間中加配抗折、剪切、劈裂、剝離、撕裂、彈性模量儀等裝置可完成相應的力學性能試驗。

該試驗機及配件符合GB/T16491、GB/T2611、GB/T228、GB/T7614、GB/T8653等國家標準要求，同時可根據ISO、JIS、ASTM、DIN等國際標準進行試驗和提供數據。

WDW-50A型土工布寬條拉伸性能試驗機技術參數

試驗力：50kN；

試驗機準確度等級：0.5級；

試驗力測量范圍：0.4%—100%FS；

變形測量范圍：0.2%-100%FS；

大變形測量范圍（可選配件）：10-1200mm；

大變形分辨力：0.008mm；

位移分辨力：0.0025mm；

力控速率調節范圍：0.005-5%FS/S；

變形速率調節范圍：0.02—5%FS/S；

橫梁速度調節范圍：0.001—600mm/min；

恒力、恒變形、恒位移控制范圍：0.5%--100%FS；

有效拉伸空間：700mm；

有效試驗寬度：520mm；

主機外型尺寸（長×寬×高）：920×620×2100（mm）；

電源：220V±10%，1.5kW；

主機重量：約800kg。
