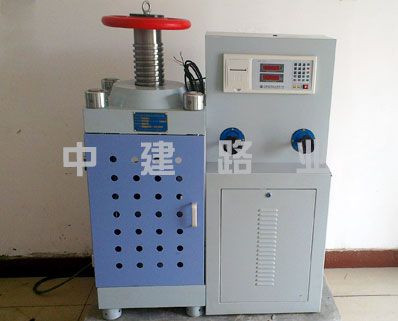

100噸混凝土壓力試驗機

DYE-1000型100噸混凝土壓力試驗機安裝及調試

1、壓力試驗機安裝

①壓力試驗機應安裝在清潔、干燥、溫度均勻，周圍進入無震動，無腐蝕性氣體影響的房子里。安裝地基應牢固可靠，地腳螺釘應對準底座。

②壓力試驗機調至水平安裝后，應用干凈和浸過煤油的棉紗，擦凈機器上加工表面所涂的防銹劑，然后表面擦干凈并涂薄薄一層機械油。

2、DYE-1000型100噸混凝土壓力試驗機調試

本調試內容僅包括操作前的準備工作，其它內容詳見注意事項一節。

①DYE-1000型100噸混凝土壓力試驗機注油

打開后后門，掀開油箱蓋向油箱中注入適量機械油至油標位置。由于氣溫變化，所用油略有不同，現將用油規格說明如下：

當環境溫度為15±5℃時，采用GB443—84N68機械油。

當環境溫度為25±5℃時，采用GB443—84N100機械油。

②壓力試驗機電氣聯接：把隨機電源插頭插在相應插座上。電源為380V50Hz。

③壓力試驗機啟動油泵排氣：將回油閥打開，送油閥打開。旋轉電源開關（在控制箱的后面），接通壓力試驗機電源，2秒鐘后顯示測試畫面。按下“啟動”鍵，啟動電機，油泵開始工作，持續工作約一分鐘后關閉回油閥，此時可發現下壓板緩慢上升，在下壓板上升一段距離后，關閉送油閥并打開回油閥，此時下壓板處于回落狀態。重復以上步驟3~4次可完全排除系統內氣體。如仍無法排除，可按以下方法排氣：停機后打開前門，用隨機帶的扳手，擰下油泵前端面上的大螺母，再開機放油，至流出的油平穩后，關機，旋上螺母。

DYE-1000型100噸混凝土壓力試驗機操作使用

1、通電：旋轉電源開關，接通電源，顯示建儀畫面，2秒鐘后顯示測試畫面，系統處于關閉狀態。

2、壓力試驗機系統設置：

①按壓力試驗機“菜單”鍵，儀表即進入選擇菜單狀態。在設置狀態下再按“返回”鍵就退出。用“▲▼”鍵對光標上下移動，進行功能選擇。

②此時光標在1處，如按“確認”鍵，則進入系統壓力測試菜單，具體操作見第六節標定與檢測。

③用“▲▼”鍵對光標上下移動進行選擇，如選擇2，則進入系統設置菜單。

⑴“時間”處分別為日期年，月，日，時，分，秒的輸入。日期月的輸入，范圍（1-12）。日期日的輸入，范圍（1-31）。日期時的輸入，范圍（0-23）。日期分的輸入，范圍（0-59）。一般來說時間無需調正，工作較長時間后，如時間出現偏差，可按照上述方法調正。如不需進行時間設置就不許輸入任何值，每次按“確認”鍵即可。

⑵“序號”處為試驗編號的輸入，范圍（0-9999）。

一般做完該次試驗的數據后，編號自動加1，可以進行下一組試件的試驗。如果“組號”不是連續的，可以輸入相應的組號，再開始試驗。

⑶“組數”處為試驗組塊的輸入，范圍（1　或　3）。

如需做單塊試驗，則選擇1，需做3塊一組的試驗選擇3。如選擇3，但沒有做滿3塊而須打印，則按直接“確認”鍵進入數據畫面，按“打印”鍵進行打印。

⑷“截面積號”為選擇試塊的模式，范圍（1、2、3　或　4）。

選擇1：模式（1）用于橫截面積100×100mm2的抗壓試塊

選擇2：模式（2）用于橫截面積150×150mm2的抗壓試塊

選擇3：模式（3）用于橫截面積200×200mm2的抗壓試塊

選擇4：模式（4）用于用戶任意設定截面（mm2）的抗壓試塊

⑸“自定義”為自定義試塊的模式，截面范圍（1　～　65535mm2）。

如在上一步中選擇了1～3則輸入截面積無效，只有選擇了4才進入此模式。自由輸入自定義截面。

⑹“齡期”為試塊齡期的輸入，范圍（0~99天）

*設定參數：用“▲”鍵對光標位的數值進行改變，用“?”鍵對閃爍位進行左右移動，用“▼”鍵對閃爍位進行上下移動。

*壓力試驗機設定參數應依順序設定，按“確認”鍵將按順序設置，一直回到原始狀態，設定值才設置完畢，如要取消，則按“返回”鍵退出。

3、DYE-1000型100噸混凝土壓力試驗機清零：

按一次“清零”鍵，顯示器顯示0.0，如不顯示0.0，再按一次“清零”鍵，直至顯示器顯示0.0。

4、數據查詢：

因本系統*大存儲量為3000個單元，所以在調取原存數據打印時只能按日期和編號調用已存的數據。查詢數據的操作如下：

⑴按“查詢”菜單后，顯示“0000000000”表示輸入要查詢數據的年月日和編號。例如“0302180001”為2003年2月18日第0001號數據。

⑵再按“確認”鍵，系統進行數據庫處理，如找到和查詢條件一樣的數據就顯示出來，如果沒找到，就顯示數據庫中*條數據。

⑶可以用數字鍵“▲”、“▼”對數據庫的數據進行向前查詢和向后查詢。

⑷在查詢狀態下，按“打印”鍵可打印數據庫的數據。

DYE-1000型100噸混凝土壓力試驗機試驗步驟

1、接通壓力試驗機電源，打開電源開關（在控制箱的后面）。

2、選定合適的檔位。

3、按壓力試驗機“菜單”鍵進行系統設置，按“確認”鍵保存設置。系統默認設置如圖3，如不需調整，直接進行下一步操作。

4、按“清零”鍵清零。

5、放入試件，對中心。

6、旋動絲桿上升或下降按鈕，使上壓力板離試件約5mm。嚴禁上壓力板接觸試塊

7、按壓力試驗機“啟動”鍵，啟動電機。（紅色信號燈亮，如不亮則不會顯示速率，試驗數據無法保存及打?。?。

8、關閉回油閥，緩慢打開送油閥，按要求的速率控制送油閥加載，直至試件破裂，顯示值為峰值顯示。

9、壓力試驗機打開回油閥，關閉送油閥。

10、清除試件碎塊。

11、放入*塊試件，再按“啟動”鍵，重復步驟8～10。

12、放入第三塊試件，再按“啟動”鍵，重復步驟8～10。

13、打開壓力試驗機回油閥卸荷。

14、按“確認”鍵，進入數據畫面，可以顯示出該次試驗的數據（峰值）。

15、按“打印”鍵打印出該編號內的全部檢測數據內容。（不需打印直接按“返回”鍵退出。）

16、按“返回”鍵返回測試畫面，進行下一組試驗。

17、試驗結束，壓力試驗機在測試狀態下按“停止”鍵，停止電機。

18、關閉電源。

注意：當活塞超出*大行程（約100mm），接近開關起保護作用，壓力機停止工作，這時應打開回油閥手柄，使活塞下降一段距離，然后重新進行試驗。

DYE-1000型100噸混凝土壓力試驗機維護及故障排除

1、壓力試驗機維護

⑴每日試驗結束后須清理破碎試塊并保持上下壓板、墊塊表面清潔。

⑵在連續使用2~3個月后須觀察油面高度是否符合要求。

⑶壓力試驗機連續使用6個月后為保持液壓系統的潔凈須更換液壓油。更換時先打開放油螺塞等油排完后再重新擰緊。

注油時參照三、2中有關內容。

注意：液壓油更換后再次試用前應先啟動油泵排氣（見三、2（3）項）

⑷長時間不使用壓力試驗機時可用塑料罩，罩于機體上以保持設備潔凈。上、下承壓板及球座在擦拭干凈后再涂滿稀薄的油膜以防止銹蝕。

⑸長時間不使用后再次使用時請從三、2項“調試”開始執行。

2、DYE-1000型100噸混凝土壓力試驗機故障排除

以下故障為簡單的常見故障，用戶可根據情況按下述方法解決：

⑴加載不均勻：壓力試驗機系統內有殘留氣體，可通過第三項中有關內容操作。

⑵油泵電機不工作：更換保險絲。

⑶壓力試驗機顯示屏不顯示：①更換保險絲；②卸下后蓋板檢查電源線聯接是否牢固

⑷DYE-1000型100噸混凝土壓力試驗機顯示屏顯示異常：壓力試驗機斷電后，打開后蓋板，檢查傳感器輸入接插件是否可靠，若完好應檢查傳感器是否正常。如果出現其它無法解決的問題時，請與本公司聯系。切不可自行處理以招致不必要的麻煩。
