XH-100T型錨桿拉力計(錨桿拉拔儀)

XH-100T型錨桿拉力計(錨桿拉拔儀)應用領域
拉力計（錨桿拉拔儀）是用于檢測各種錨桿、錨索、鋼筋、膨脹螺栓、錨固件抗拔力的儀器設備，也可做玻璃幕墻的現場抗拔力檢測（試驗），是各質檢單位必備的檢測儀器。
XH-100T型錨桿拉力計(錨桿拉拔儀)儀器簡介

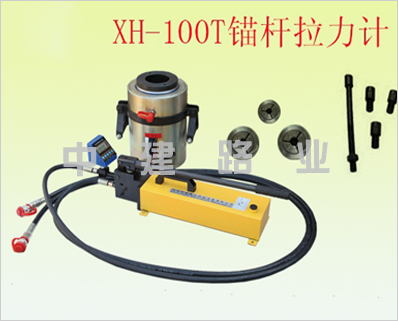

拉力計是由手動泵、中空液壓缸、數顯壓力表、帶快速接頭的高壓油管、錨具、轉換頭拉桿和手提便攜箱組成。3～30噸液壓缸均為中空自復位式。本儀器中的數值顯示部分為2014年升級的一體式多功能顯示儀表，可直接讀取錨桿拉力值（KN），并有自動計算、峰值保持、存儲和查詢功能，特別適合試驗室和現場使用，操作簡單，易學易用。
XH-100T型錨桿拉力計(錨桿拉拔儀)符合標準
GB50367-2006《混凝土結構加固設計規范》
GB50330-2002《建筑邊坡工程技術規范》
GB50086-2011《巖土錨固與噴射混凝土支護工程技術規范》
GB50007-2011《建筑地基基礎設計規范》
CECS22：2005《巖土錨桿（索）技術規程》
CECS22:99《土層錨桿設計與施工規范》
JGJ120-2012《建筑基坑支護技術規程》
JGJ145-2013《混凝土結構后錨固技術規程》
XH-100T型錨桿拉力計(錨桿拉拔儀)技術參數：
*大工作壓力
高壓63Mpa
低壓2Mpa可調
流量
高壓2.3ml/次
低壓14.5ml/次
*大手壓力1000KN
貯油量3L
質量12kg
工作能力1000KN
拉力行程150mm
中心孔徑90mm
質量58kg
測量范圍0-1000KN
電源9v電池1節
質量0.44kg
拉桿M36
錨具φ10-φ68
轉換接頭M16-M39
精鋼主體、快速復位、過載保護、數顯直讀、峰值保護、數據存儲、自動關機
XH-100T型錨桿拉力計(錨桿拉拔儀)產品配置：
1、手動泵1套；
2、液壓油缸一套；
3、說明書一份；
4、儀器手提箱一只。
