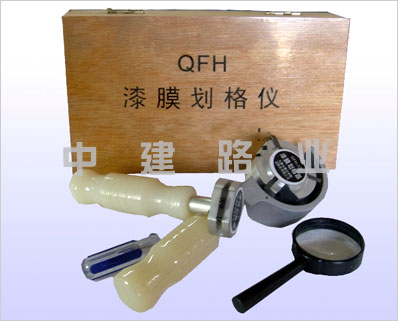

劃格法附著力試驗儀(漆膜劃格器)

一、QFH/QFH-A型劃格法附著力試驗儀(漆膜劃格器)用途
漆膜劃格器是根據ISO2409-1974標準設計制造的.它主要適用于有機涂料劃格法附著力的測定.不僅適用于實驗室,也可用于各種條件下的施工現場.
二、QFH/QFH-A型劃格法附著力試驗儀(漆膜劃格器)工作原理和適用范圍
該儀器以一定規格的工具,將涂層做格陣圖形切割并穿透,劃格完成的圖形按六級分類,評定涂層從底材分離的抗性.
劃格器有三種規格間距的多刃切割刀(1mm2mm3mm),按不同試驗條件可供選擇.1mm間距的多刃切割刀適用于涂膜厚度＜60um的試片;2mm間距的多刃切割刀適用于涂膜厚度60-120um的試片,3mm間距的刀刃切割刀是為特殊用途而設計的.試片應以鋼馬口鐵鋁或玻璃為底材.
三、QFH/QFH-A型劃格法附著力試驗儀(漆膜劃格器)技術指標
1、多刃切割刀間距分別為:1mm2mm3mm
2、多刃切割刀齒頂直線度分別為:≯0.006mm≯0.006mm≯0.012mm
3、多刃切割刀工作齒尖寬度:≯0.10mm
四、QFH/QFH-A型劃格法附著力試驗儀(漆膜劃格器)試驗用具
1、軟毛刷(自備)
2.3倍放大鏡(隨儀器提供)
3、粘膠帶(自備)
五、QFH/QFH-A型劃格法附著力試驗儀(漆膜劃格器)操作與使用方法
1、試片須按ISOR1514及ISO2808的規定制備.
2、將試片放置在有足夠硬度的平板上.
3、手持劃格器手柄,使多刃切割刀垂直于試片平面.
4、以均勻的壓力,平穩的不顫動的手法和20-50mm/S的切割速度割劃.
5、將試片旋轉90度角,在所割劃的切口上重復以上操作,以使形成格陣圖形.
6、用軟毛刷沿格陣圖形的兩對角線輕輕地向后5次,向前5次的刷試片.
7、試驗至少在試片的三個不同位置上完成,如果三個位置的試驗結果不同,應在多于三個位置上重復試驗,同時記錄全部結果.
六、QFH/QFH-A型劃格法附著力試驗儀(漆膜劃格器)注意事項
1、所有切口應穿透涂層,但切入底材不得太深.
2、如因涂層過厚和硬而不能穿透底材,則該試驗無效,但應在實驗報告中說明.
3、在特殊情況下或有特殊要求時須配合膠粘帶法測定.膠帶一般是25mm寬的半透明膠帶,背材為聚酯薄膜或醋酸纖維.將膠帶貼在整個劃格上,然后以*小角度撕下,結果可用漆膜表面與脫落面積的比例來求得.
4、試驗應在溫度23±2℃和相對濕度50±5%中進行.
七、QFH/QFH-A型劃格法附著力試驗儀(漆膜劃格器)結果的評定
分級說明
0、切割的邊緣完全是平滑的:沒有一個方格脫落
1、在切口交叉處涂層有少許薄片分離,劃格區受影響明顯不大于5%
2、涂層沿切割邊緣或切口交叉處脫落明顯大于5%,但受影響明顯不大于15%
3、涂層沿切割邊緣,部分和全部以大碎片或它在格子的不同部位上部分和全部剝落,明顯大于15%但劃格區受影響明顯不大于35%
4、涂層沿著切割邊緣大碎片剝落或者一些方格部分和全部出現脫落,明顯大于35%,但劃格區受影響明顯不大于65%
5、甚至按節4類也識別不出其剝落程度
注:目視檢查可利用放大鏡
八、維護與保管
試驗結束后,應將儀器擦拭干凈放入儀器盒,置于干燥處.
九、隨機附件
3倍放大鏡一件,儀表螺絲刀一件.
