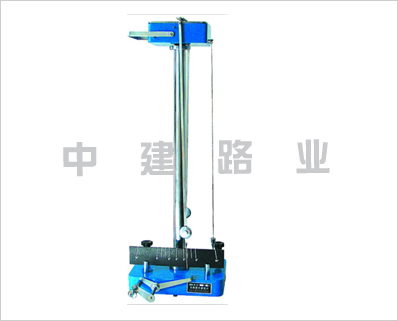

QBY型漆膜擺式硬度計

一、QBY型漆膜擺式硬度計用途
根據HG2—57—67標準設計，用于檢驗漆膜的硬度，按照一定重量和長度的擺桿借支點壓在漆膜上擺動。自振幅5°—2°所需時間來測定漆膜的硬度。
二、QBY型漆膜擺式硬度計結構和工作原理：
儀器由下列部件組成：
1、底座2、支柱3、試驗臺4、擺桿5、刻度尺6、制動桿7、水平錘8、支點鋼球9、零點框（用以固定擺桿于零點上）10、擺桿梁（連接兩擺桿用，上有兩鋼球）。11、調節錘（用以調節振幅時間大小）。12、水平螺釘（根據水平錘用以調節儀器達水平位置）
2、工作原理：
利用擺錘在漆膜上一定振幅中停止擺動所需時間與擺錘在玻璃板上同樣振幅中擺動所需時間的比值來表示。
三、QBY型漆膜擺式硬度計規格：
1、擺桿及其零件重量為120克。
2、擺桿自支架點至擺桿*長500毫米。
3、支點鋼球直徑8毫米。
4、刻度尺應刻有分度零點刻于刻度之間，自零度開始向兩端刻度各刻5度以上。
5、玻璃值為440±6秒。
四、QBY型漆膜擺式硬度計使用：
1、使用前的檢查與校正。
每晝夜不得少于一次，使用玻璃值測定法來校正擺式硬度計。即在玻璃板（2—3）*9*12厘米上測定擺桿從5°—2°擺幅所用的擺動時間（秒），其方法和進行漆膜硬度的方法相同（見試驗方法如下）。
儀器的玻璃值應為440±6秒。如果校正試驗時，所得玻璃值不在上列規定的范圍內，應移動調節錘使其符合標準。
在試驗前，玻璃板應仔細用乙醚或汽油擦拭干凈。
支點鋼球應定期檢查，當發現鋼球表面有損壞時，可稍微轉動鋼球，交換它的接觸點。
鋼球表面如磨至不符合要求時，應更換新球。
每次試驗前應將鋼球用乙醚或汽油擦拭并用潔凈紗布擦干。
2、QBY型漆膜擺式硬度計使用說明：
（1）按照式樣的產品標準規定，在玻璃板上制備式樣，涂刷方法，干燥時間或干燥方法，涂漆層數、涂漆厚度，樣板從放置到試驗的時間等均須符合操作規程。
（2）將準備妥善的樣板放在儀器的工作臺3上，漆膜朝上。把擺桿的支點鋼球8放置漆膜表面上，并使擺桿*接近刻度尺5的零點，然后移動零點框9，使擺桿正指在0點上。
將緊貼與樣板上的擺桿4，引到刻度線55°處，用制動桿6小心地推起，慎防鋼球有所移動。
推動制動桿6的搖柄，放開擺桿4.使自由擺動，當*大振幅擺到5°時，開動秒表，并在*大振幅擺到2°時，停止秒表。
（3）漆膜硬度X按下列公式算出。
X=t/t1
式內：t在漆膜上，擺桿5°—2°的擺動時間（秒）
t1——440秒。
（4）漆膜硬度測定應進行兩次，如兩次測定值之差大于3%，應進行第三次測定。
測定時，擺桿支點的位置，距離漆膜邊緣應不少于2厘米，并且每次測定時，都要在漆膜上不同的地方進行。
（5）為了避免空氣流動的影響，儀器應放在玻璃櫥內。
（6）為了減少振動和自身的搖動。影響工作*度，儀器應放在緊固的臺子上。
五、QBY型漆膜擺式硬度計貯藏及運輸：
1、儀器在長途運輸及倉庫存放時儀器應用防潮物品包裹（塑料袋）裝入木箱用板卡定，箱內應填滿軟質填料，以防震動。
2、儀器存放地方應干燥，空氣中不應含有腐蝕性氣體。
