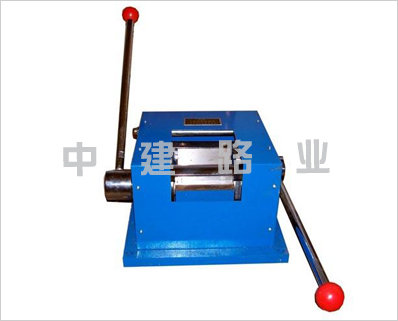

T型彎折試驗機

一、QZW型T型彎折試驗機適用范圍：
涂膜柔韌性是衡量涂料的重要指標之一，對新產品種涂料配方的篩選的應用有很大的參考價值。
依據標準GB/T12754-91進行設計制造的QZW型T型彎曲試驗機是測試涂料柔韌性的一種新機型，適用于測試彩色鋼板及鋼帶的涂層T型彎曲試驗儀，以及有關產品涂層的T型彎曲試驗儀。
二、QZW型T型彎折試驗機技術指標“
1、一次彎曲角＜45°
2、壓平機構行程：≥10mm
3、可試樣板厚度：0.5~1.0mm
三、QZW型T型彎折試驗機工作原理：
通過左側手柄的轉動，使四方形彎曲壓塊壓彎片并行成＜45°角的形狀：轉動右側手柄，帶動曲柄升降機構，使三角形彎曲快升降或下降，使試片夾緊或壓平實，構成T型彎曲。
四、QZW型T型彎折試驗機主要結構：
1、底板及左右側板。
2、齒輪副及曲柄升降機構。
3、三角形彎曲亞平快。
4、四方形轉動拆迭塊。
5、護板和手柄等組成。
五、QZW型T型彎折試驗機使用操作步驟：
1、使用規格：400×100（mm）
2、試樣片在裁剪前應在23+2℃的環境中至少放置24h，試驗時也需在相同的條件下進行.。
3、轉動右側手柄，使試驗機中間的三角形彎曲壓平塊拾起（≥10mm）：同時轉動左側手柄，使四方形轉動拆迭塊與三角形彎曲壓平塊行成與底面平直的狀態。（如圖所示）
（1）三角形彎曲壓平快
（2）試樣板
（3）四方形轉動拆迭塊
（4）底平面
4、將試樣板的被側面朝下并伸入三角形彎曲壓平快中15mm，轉動右側手柄，使三角形彎曲壓平塊下降，壓緊試樣板：轉動左側手柄，使四方形轉動拆迭彎曲實驗板，此時，實驗板形成一個＜45°的角度。
5、轉動左側手柄，使四方形轉動拆迭塊退回原位：轉動右側手柄，使三角形彎曲壓平塊上升，取出試樣板。
6、將形成＜45°角度的試驗班伸入三角形彎曲壓平塊中：轉動右側手柄，使三角形彎曲壓平塊下降，此時試驗板的角度端以被壓實，形一個頭部為厚度尺寸的圓弧和兩個平行的面。即完成“OT”彎曲。
7、重復上述試驗操作步驟，壓緊試板“OT”試驗彎曲部位并進行彎曲和壓平，這樣彎曲處有一個試板厚度的中間層。即完成了“IT”試驗。
8、依次上述重復操作實驗步驟，即可得到“2T、3T”…….彎曲
六、QZW型T型彎折試驗機實驗結果判定：
用透明膠帶（≥0.25N/mm）緊貼于試驗的彎曲面，并用手指將膠帶壓平，然后按于涂層面垂直方向立即將其撕下，檢查彎曲處涂層是否剝離、脫落，從而判定其涂層的柔韌性。
七、使用注意事項：
1、當試樣彎曲在于IT時，彎曲面重疊處不應有明顯空隙，否側試驗重做。
2、離邊緣10mm內的涂層損壞不予考慮。
3、為了方便運輸，試驗機出本公司時，兩只手柄未裝于主機上。用戶拆箱后，用活扳手將兩只手柄裝于主機相應的位置上，并注意要旋緊。
