靜力觸探儀

一、CLD-3型靜力觸探儀概述：

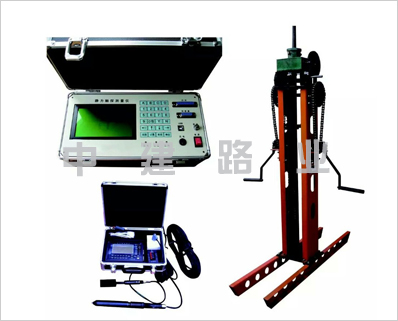

CLD-3型靜力觸探機是利用機械傳動將探頭勻速地壓入土中。

適宜在軟土、粘性土、黃土、砂性土等地層中測試，利用探頭與土層接觸時產生的阻力，通過電阻變化信號，傳送到地面的測量儀表上。整機各部件重量輕，體積小，搬運方便，安裝方便，工作效率高，能配用不同直徑的探釬和探頭。

二、CLD-3型靜力觸探儀技術參數

結構形式：主機（整機）、地錨、手搖式。

額定貫入力：CLD-330KN。

十字板剪切：＜132Kpa

起拔力：15KN25KN。

貫入速度：1.2米/分。

主機重量：60公斤。

三、CLD-3型靜力觸探儀工作原理

把主機與橫梁（9）用螺絲連接。

根據橫梁的長度選擇下錨點，把二根地錨（11）下到土中（在主機兩邊）。

下錨可以用下錨加力管（7），二人勻速推，也可以用大管子鉗下錨。

把主機安裝在兩根錨桿中間，須水平安放，用土填實，不能搖動。

把地錨卡桿器（12）套入地錨桿里，放在橫梁上。

把探桿一根根排列開，電纜線逐一穿過，一頭連接探頭，（電纜線連接處用防水膠帶扎緊），決不能有水滲到電纜里面（如滲水探頭就有可能損壞），另一頭連接儀表上。

把探頭連接在探桿上，就可以穿過上面孔和下面孔，把探桿一根一根連接住（接頭處擰緊），在主機下面孔上安放導向套（2）和（10），夾住探桿，使探桿不能左右搖動。

在探桿接頭處插入卡塊（5），壓入土中時把一塊山形壓板（6）放在卡塊上面，再搖動主機手柄，使主機兩面鏈條轉動，通過鏈條兩邊的鏈條擋軸（4）擋住山形板，把探頭勻速壓入土中。

起拔時，把山形板放在卡塊下面，主機手柄反搖，把探桿勻速提上來。

十字板試驗（根據客戶要求另配）把蝸輪箱放在主機上，方法相同，蝸輪箱手柄每搖一圈是１度，記錄此數據即可。

做十字板原狀土剪切試驗時，將十字板貫入到試驗深度處，靜止2-3分鐘后在開始進行原狀土十字板剪切試驗。

重塑土剪切試驗，原狀土試驗結束后，將十字板沿剪切方向旋轉六圈，使周圍土體充分破壞，然后再開始重塑土剪切試驗。

四、CLD-3型靜力觸探儀注意事項

主機在出廠后*次使用時請使用者在各齒輪、鏈輪間加機油或黃油，在磨合期中隨時請機械*人員調整。

如果需要做十字板剪切試驗的需購買一只蝸輪箱放在主機上面，其它方式相同。

每次工作完畢請上油清潔放置，避免生銹。

探桿本廠經熱處理，使探桿硬度、韌性都超過一般鋼材，在接頭處也需上油。

探頭用完必需拆洗上油。

五、CLD-3型靜力觸探儀售后事宜

１、本儀器銷售后一個月后，發現質量問題者，只要外觀沒有損傷，用戶沒有自行拆修的，可憑發票整機更換（不包括外觀）

2凡售出儀器，以發票日期為準，保修期為一年，如未經廠方或經銷商同意用戶自行拆修、使用不當或毀損造成無法修復的用戶承擔全部責任。

3超過保修期廠方仍負責修復僅收工本費。

探頭須妥善保管，嚴防進水，電纜接頭用防水膠布裹緊防止進水，探頭屬易耗品，不在保修范圍內，根據使用情況定期校驗，超過使用壽命一年建議應從新購進新的探頭并和原儀表發回本廠進行*的檢修效定以防電子原件老化或探頭靈敏度降低，才能保證所測數據的準確性，（如現場測試情況良好則不用更換探頭，自行調表進行校正即可）

六、如遇其它無法解決的技術問題請及時與經銷商聯系。感謝您選擇我們的產品，我們將盡*大的努力為您服務。
