震擊式標準振擺儀

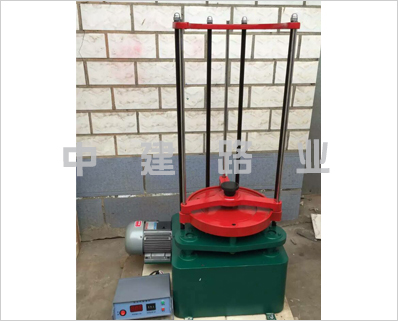

ZBSX-92A型震擊式標準振擺儀簡介
我廠是從事科研試驗機生產的*工廠，為配合普通混凝土用砂石標準JGJ52-92，JGJ53-92的貫徹執行，由該兩本標準的主編單位中國建筑科學研究院提供技術參數。
該機適用與地質，冾金，化工，建筑，煤炭國防，科研砂輪制造，水泥等部門的化驗和試驗室對物料進行篩分分析。尤其對建筑業砂骨料試驗更為理想，每次開機5分鐘，既方便又簡單完成分級工作，受到選用單位一致好評。
該產品結構*，性能穩定可靠，歡迎廣大客戶選用我單位宗旨；以質量求生存，以創新就發展，以用戶滿意為標準。
ZBSX-92A型震擊式標準振擺儀用途
ZBSX-92A型頂擊式震擺儀適用于地質，冾金，化工，煤炭，國防，科研，砂輪，水泥，建筑等部門的化驗和試驗室中對物料進行篩分分析。
主要結構
ZBSX-92A型震擊式標準振擺儀主要有機座，上蓋，回轉結構，震擊機構，夾緊機構與套篩組成，具有體積小，重量輕，外形美觀，裝配自動，停車裝置結構*，性能良好，轉幅度大，震擊力強，篩選效果好，使用裝夾套方便靈活等優點。
ZBSX-92A型震擊式標準振擺儀技術參數
篩具*大直徑200-300毫米
回轉半徑12.5毫米
篩搖動次數221次/分
震擊次數147次/分
上下震幅行程8毫米
定時范圍0-60分鐘
電機功率0.37千瓦
電壓380V
速轉2800轉/分
ZBSX-92A型震擊式標準振擺儀工作原理
本機有電機通過傳動軸，渦輪付帶動擺動架上的主偏心軸旋轉，從而又連帶動其他兩個付偏心軸回轉促使整個篩組的擺動得到半徑，也等于偏心距的平面圓周擺動。
同時在同一臺電機帶動另一個渦輪付通過凸輪，頂桿裝有篩組的擺動架，周期地頂起靠自重落在機座上，使擺動架得到平面圓周擺動的同時進行震擊。
ZBSX-92A型震擊式標準振擺儀使用說明
1，在按放分樣篩時，應按照篩孔大小順序迭放，同時另加一個篩子底盤。
2，將需要分析化驗的物料倒入*上層的篩內蓋好篩蓋，然后按放在振篩機座內，將整個夾篩架向下滑在套篩上，然后將緊固螺絲擰緊
3，把振篩機上的定時器定到所需時間后打，打開電源開關，振篩機就會開始轉式的工作。
4初次工作時無上下震擊，因電機倒轉，請將其電源線頭互換其中兩根。
5，工作結束后關閉電源。
ZBSX-92A型震擊式標準振擺儀安裝保養
1，為穩固振篩機，需要三個地腳螺釘固緊。
2，每次篩分使用后，應揩凈機體上的篩盤的殘余的灰塵，嚴禁水洗敲擊，安放順序不能顛倒
3，電機，機箱每年清洗一次，確保機件的使用壽命，不使用時加防塵。
