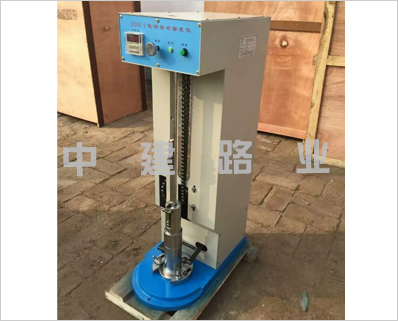

電動土壤相對密度儀

JDM-I型電動土壤相對密度儀符合《土工試驗規程》SL237-1999，《公路土工試驗規程》JTJ051-93標準,本儀器適用于顆粒直徑小于5mm的無凝聚土,且粒徑2-5mm的試樣質量不大于試樣總質量的15％，以測定土的*大密度和*小孔隙比，用于計算其相對密度。
儀器主要由機身、控制面板、傳動機構、量筒、振動錘等零部件組成。
JDM-I型電動土壤相對密度儀技術參數:
金屬容器：250ml，內徑5cm高度12.7cm，防護筒；
擊錘：錘質量1.25Kg，落高15cm，錘直徑5cm、32次/min；
振動錘：各155次/min；
定時范圍：0-15min；
功率：120W；
電源：220V、50Hz。
JDM-I型電動土壤相對密度儀安裝調試
1、開箱后，按裝箱單內容核對清單。
2、將儀器放置于平整的水泥地面上，檢查定位板是否松動，如松動，用扳手擰緊。提起鍾桿，在試樣筒中放入木墊塊，放下鍾桿。
3、插上電源，按下儀器右側面電源開關，將定時器定時在1--2分鐘上，按下啟動開關，儀器開始運行。
JDM-I型電動土壤相對密度儀使用方法
1、插上電源，打開儀器右側面電源開關。
2、提起擊桿，直至固定銷插入擊桿，保證擊桿不會下落。這時擰松金屬容器兩邊的鎖緊螺釘，抽出金屬容器，按規范要求，裝入土樣。將容器推入定位板中，并擰緊鎖緊螺釘。然后一手扶住擊桿一手拉出固定插銷慢慢放下擊桿。
3、打開啟動開關，儀器即進入待工作狀態。
4、轉動定時器至所需時間位置，儀器即開始工作。
5、試驗結束，按《土工試驗規程》（SL237--99）《相對密度試驗》（SL237--010-99）方法進行測算。
6、擊實完成后，將鍾頭放下，擰松鎖緊螺釘，將金屬容器及護筒抽出。
7、試驗結束后，清掃儀器上剩土，關電源開關，取下電源插頭，罩上防塵罩。
JDM-I型電動土壤相對密度儀注意事項
1、儀器須安裝平穩，且周圍環境干燥。
2、儀器機殼須可靠接地，電源電壓為：220V，50HZ.
3、每次取出或裝上容器前須將錘頭放下，以免砸傷人身，切記。
4、儀器上蓋請勿放物件。
5、使用一段時間后，適當調節鏈條松緊及擰緊擊實錘上的各種緊固件。
6、儀器傳動部分需定期加油潤滑。
