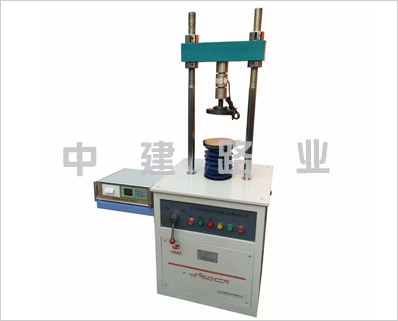

數顯路面材料強度試驗儀

一、TC-T20型數顯路面材料強度試驗儀概述
數顯路面材料強度試驗儀是一種多功能試驗儀，利用配套夾具可進行多項試驗，如水泥和石灰穩定土的抗壓強度、劈裂強度、回彈模量等試驗、瀝青混凝土的馬歇爾試驗、路基土和多種路面材料的承載比(CBR)試驗等。本機具有加載穩定、絲桿行程大、操作簡單、試驗過程數據自動記錄保存并打印等優點，是公路施工單位、大專院校及質檢部門必備儀器。
數顯路面材料強度試驗儀采用高速CPU設計，大屏幕液晶（240x128），中文菜單顯示：高精度A/D轉換器，雙壓力，雙位移傳感器配置，數據更*；接口，支持外接EPSON彩色噴墨打印機和微型針式打印機。儀器內部可存儲10組試件（包括實驗曲線圖數據）實驗結果。多種試驗的自動控制程序，自動加荷，自動撤壓，自動記錄數據并自動計算出試驗結果。
二、TC-T20型數顯路面材料強度試驗儀技術參數:
1、*大試驗力：200kN
2、絲桿上升（下降）速度：快速50mm/min；慢速1mm/min
3、絲桿*大行程：200mm
4、電機功率：550W
5、電源：AC380V50HZ2.2KW
6、手動速度：1/6毫米/圈
7、環境溫度：≤35℃。
8、相對濕度：≤85%
三、TC-T20型數顯路面材料強度試驗儀結構原理:
1、本機由底座、減速箱、立柱、橫梁及罩殼等組成。
2、電動機及控制電器置于底座內，減速箱置于底座上。
3、橫梁、減速箱及底座經兩根立柱相聯接，橫梁并可上下調節，以適應不同高度的試樣，橫梁下平面可聯接測力環。
4、底座及減速箱外面裝有罩殼。
5、數顯路面材料強度試驗儀加載有兩種形式，一種是電動，電動機由同步齒形帶傳遞給減速箱，經減速箱減速后，旋轉運動轉換成絲桿的垂直運動，從而達到對試樣垂直加載的功用。另一種是手動，將調速手柄置于空檔，即可用搖手柄進行手動加載。
四、TC-T20型數顯路面材料強度試驗儀安裝、試車、保養
1、應安裝在清潔、干燥、溫度均勻、周圍無震動、無腐蝕性氣體影響的房間里。
2、安裝地點應位置適當，便于操作和保養。
3、安裝地基牢固可靠。
4、電器要可靠接地。
5、每一年向機器內加鋰基潤滑油。
6、電動操作時，搖把手柄不允許裝在機上，以免傷人。
