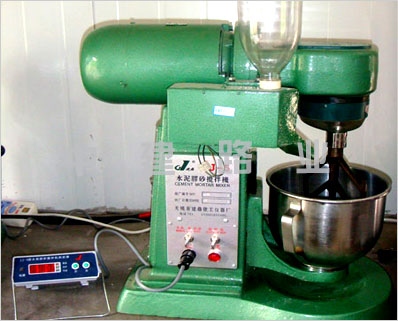

水泥膠砂攪拌機

一、JJ-5型水泥膠砂攪拌機用途和適用范圍：

JJ-5型水泥膠砂攪拌機是根據中國建材院水泥所的統一圖紙制造，符合我國執行*強度試驗方法（ISO679—1989（E））的標準設備。

也可代替GB3350.1-82用作GB177—85水泥膠砂試驗方法的攪拌機。并可用作美國標準、歐洲標準、日本標準水泥試驗的凈漿、砂漿攪拌機。

本機是水泥廠、建筑施工單位、有關*院校及科研單位水泥試驗室必備的，不可缺少的設備之一。

二、JJ-5型水泥膠砂攪拌機主要規格及技術參數：

1、攪拌葉轉數

2、攪拌葉在攪拌鍋內的運動軌跡同ISO679—1989（E）。

3、攪拌葉寬度135mm。

4、攪拌葉與攪拌葉軸聯接螺紋M18×1.5。

5、攪拌鍋容積5L，壁厚1.5mm。

6、攪拌葉與攪拌鍋之間的工作間隙為3±1mm。

7、電動機為立式分馬力雙速電動機,功率為0.55/0.37kW。

8、外形尺寸：長×寬×高為600×320×660（mm）。

9、凈重70kg。

三、JJ-5型水泥膠砂攪拌機主要結構及工作原理：

1、結構：主要有雙速電機、加砂箱、傳動箱、主軸、偏心座、攪拌葉、攪拌鍋、底座、立柱、支座、外罩、程控器等組成。

2、工作原理

雙速電動機（1）通過聯軸器（2）將動力傳給傳動箱（10）內的蝸桿（3）再經蝸輪（6）及一對齒輪（7）和（9）傳給主軸（8）并減速。主軸帶動偏心座（12）同步旋轉，使固定在偏心座（12）上的攪拌葉（16）進行公轉。同時攪拌葉通過攪拌葉軸（14）上端的行星齒輪（13）圍繞固定的內齒輪（11）完成自轉運動。攪拌鍋（17）與支座（18）用偏心槽旋轉鎖緊、砂罐內加砂子后，可在規定時間自動加砂或手動加砂，手柄（20）用于升降和定位攪拌鍋位置用。

四、JJ-5型水泥膠砂攪拌機起吊與安裝

1、本機不設起吊裝置，人工搬運即可。

2、本機安裝只需將主機放在平整的水泥平臺上，并在底面墊上一層厚5~8mm橡膠板。

五、JJ-5型水泥膠砂攪拌機操作與使用

將本機電源插頭插入電源插座接通電源，紅色指示燈亮表示電源接通，再將程控器插頭插入本機程控器插座，程控器數碼管顯示為0，砂罐（4）內裝入1350g標準砂，攪拌鍋（17）內裝入水225g、水泥450g，將攪拌鍋（17）裝入支座（18）定位孔中，順時針轉動鍋至鎖緊，再扳動手柄（22）使攪拌鍋（17）向上移動處于攪拌工作定位位置。

電氣操作分手動和自動兩種

1、自動：將旋鈕開關1K撥至自動位置，按下程控器啟動按鈕，即自動完成一次低速30秒——再低速30秒，同時自動加砂——高速30秒——停90秒——高速60秒——停止轉動的工作程序。整個過程240秒±1秒。然后，扳動手柄（20）使攪拌鍋（17）向下移，逆時針轉攪拌鍋（17）至松開位置，取下攪拌鍋。

2、手動：將旋鈕開關撥至手動位置，本機即轉動，根據試驗需要，可任意控制低速和高速的轉動時間，慢轉時控制加砂時間的早、晚、長、短。鈕子開關2K控制低速和高速，3K控制加砂和停止加砂。

注意：插座三相電源接線一定要保證葉片公轉方向與機體上所標方向一致，否則極易損壞攪拌機構，如方向相反，可將三相電源線中任意二線對調連接即可。

六、JJ-5型水泥膠砂攪拌機調整與保養

1、調整：本機出廠前已將攪拌葉與攪拌鍋之間的工作間隙調整到3±1mm范圍。

攪拌葉與攪拌鍋的工作間隙調整，可松開調節螺母（15）轉動攪拌葉使之上下移動，再用檢測桿檢測正確間隙后，再旋緊調節螺母（15）即可。

2、JJ-5型水泥膠砂攪拌機保養：

（1）應保持工作場地清潔，每次使用后應徹底清除攪拌葉與攪拌鍋內、外殘余砂漿，并清掃散落和飛濺機器上的砂漿及臟污物，揩干后，套上護罩，防止灰塵。

（2）本機無外部加油孔。傳動箱內蝸輪付、齒輪付及軸承等運動部件每季加黃油一次，加油時，打開上箱蓋，再打開傳動箱蓋即可，支座與立柱導軌之間，升降機構之間應經常滴入機油潤滑，每年保養一次，將本機全部清洗并加注潤滑油和潤滑脂。

（3）機器運轉時遇有金屬撞擊噪聲，應先檢查攪拌葉與攪拌鍋之間的間隙是否正確。

（4）使用攪拌鍋時，要輕拿輕放，不可隨意碰撞，以免造成攪拌鍋變形。

（5）應經常檢查電氣絕緣情況，在溫度20℃±5℃相對濕度50%~70%時的冷態絕緣電阻≥5MΩ。
