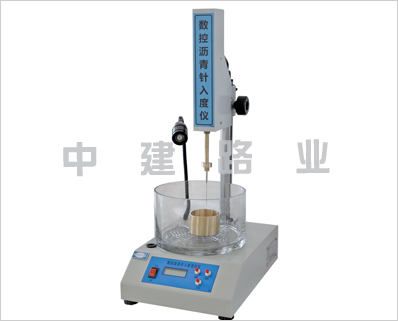

SZR-3型瀝青針入度測定儀

SZR-3型瀝青針入度測定儀適用范圍
本方法適用于測定道路石油瀝青、改性瀝青針入度以及液體石油瀝青蒸餾或乳化瀝青蒸發后殘留物的針入度。其標準試驗條件為溫度25℃，荷重100g，貫入時間5s，以0.1mm計。用本方法評定聚合物改性瀝青的改性效果時，僅適用于融混均勻地樣品。
針入度指數PI用以描述瀝青的溫度敏感性，宜在15℃、25℃、30℃等3個以上溫度條件下測定針入度后按規定的方法計算得到，若30℃時的針入度值過大，可采用5℃代替。當量軟化點T800是相當于瀝青針入度800時的溫度，用以平價瀝青的高溫穩定性。當量脆點T1.2是相當于瀝青針入度為1.2時的溫度，用以評價瀝青的低溫抗裂性能。
SZR-3型瀝青針入度測定儀技術指標：
1、針入時間，開機5S，可以自行設置。
2、針入范圍：0－50mm。
3、顯示精度：0.05MM。
4、針質量：針，連桿及砝碼組合質量為100g±0.05g。
5、標準測針：2.5±0.05g。
6、環境溫度：5～40℃
7、環境濕度：≦85﹪
8、外形尺寸:330x230x520mm
9、重量：7KG
10、電源電壓：220V
11、功率：300W
SZR-3型瀝青針入度測定儀主要特點：
1、針與連桿易于拆裝，方便檢查質量。
2、電子百分表檢測，自動針入并顯示針入過程。
3、有照明裝置，方便觀察針尖與試樣表面接觸情況。
4、配低溫水浴可做低溫針入度試驗。
SZR-3型瀝青針入度測定儀儀具與材料
1.1針入度儀：凡能保證針和針連桿在無明顯摩擦下垂直運動，并能指示針貫入深度準確至0.1mm的儀器均可使用。針和針連桿組合件總質量為50g±0.05g,另附50g±0.05g砝碼一只，試驗時總質量為100g±0.05g.當采用其他試驗條件時，應在試驗結果中注明。儀器設有放置平底玻璃保溫皿的平臺，并有調節水平的裝置，針連桿應與平臺相垂直。儀器設有針連桿制動按鈕，使針連桿可自由下落。針連桿易于裝拆，以便檢查其質量。儀器還設有可自由轉動與調節距離的懸臂，其端部有一面小鏡或聚光燈泡，借以觀察針尖與試樣表面接觸情況。當為自動針入度儀時，各項要求與此項相同，溫度采用溫度傳感器測定，針入度值采用位移測定，并能自動顯示或記錄，且應對自動裝置的準確性經常校驗。為提高測試*度，不同溫度的針入度試驗宜采用自動針入度儀進行。
1.2標準針由硬化回火的不銹鋼制成，洛氏硬度HRC54~60,表面粗糙度Ra0.2μm~0.3μm,針及針桿總質量2.5g±0.05g,針桿上應打印有號碼標志，針應設有固定裝置盒（筒），以免碰撞針尖，每根針須附有計量部門的檢驗單，并定期進行檢驗。
1.3盛樣皿：金屬制，圓柱形平底。小盛樣皿的內徑55mm，深35mm(適用于針入度小于200)；大盛樣皿內徑70mm，深45mm(適用于針入度200~350)；對針入度大于350的試樣需使用特殊盛樣皿，其深度不小于60mm,試樣體積不小于125mL。
1.4恒溫水槽：容量不少于10L,控溫的準確度為0.1℃。水槽中應設有一帶孔擱架，位于水面下不得少于100mm，距水槽底不少于50mm處。
1.5平底玻璃皿：容器不少于1L，深度不少于80mm。內設有一不銹鋼三腳架支架，能使盛樣皿穩定。
1.6溫度計：0℃~50℃，分度為0.1℃。
1.7秒表：分度0.1s。
1.8盛樣皿蓋：平板玻璃，直徑不小于盛樣皿開口尺寸。
1.9溶劑：三氯乙烯等。
1.10其它：電爐或砂浴、石棉網、金屬鍋或瓷把坩堝等。
SZR-3型瀝青針入度測定儀操作規程
1、調整針入度儀使之水平。
2、開機，止時，電磁鐵會吸合一下，針入組件下落，用手心按住，按復位鍵，將針連桿的下刻度線推至電磁開關組件的下底面。
3、將玻璃恒溫水浴中注滿水，水位約到玻璃浴口，并將水浴放在機箱平臺上。
4、將達到恒溫要求的試樣移入玻璃水浴中的三角支架上，慢慢調整位移傳感器支架高度，裝上針入度儀標準針，使針尖恰好與試件表面接觸，按動啟動鍵，開始試驗，儀器自動完成一次針入過程。
5、三次試驗完畢，取三次試驗數據的平均值作為試驗結果。
6、儀器已設定養護溫度為25度，針入時間為5秒。
7、每次試驗完畢須及時清洗擦干儀器。
SZR-3型瀝青針入度測定儀注意事項
1、每次試驗前都應檢查并調節保溫皿內的水溫，試驗后都應取下已裝好的標準針，用浸有溶劑（笨或汽油）的棉花或布擦凈；再用棉花或布擦干，存放于干燥處。
2、如儀器部件損壞或遺失，請您與我單位銷售商聯系，切勿自行拆卸。
3、為確保*，請使用帶地線的電源。
