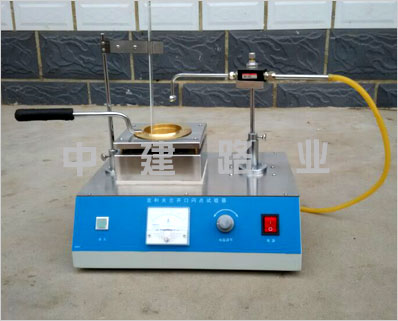

SYD-3536型瀝青閃點與燃點試驗儀

SYD-3536型瀝青閃點與燃點試驗儀是按照石油和石油產品試驗方法標準GB/ T3536-2000《石油產品閃點和燃點測定法》（克利夫蘭開口杯法）來設計制造的。本儀器也適用于JTJ052—2000公路規程T0611—2000《瀝青閃點和燃點試驗》（克利夫蘭開口杯法）和*準ISTMD 2000試驗。
SYD-3536型瀝青閃點與燃點試驗儀用途及適用范圍
本儀器適用于克利夫蘭開口杯（簡稱COC）測定粘稠石油瀝青、煤瀝青及閃點在79℃以上的液體石油瀝青材料的閃點和燃點，以評定施工*性時使用。
SYD-3536型瀝青閃點與燃點試驗儀主要特點
1、采用特殊的加熱爐形式，確保試驗的*性；加熱功率連續可調，滿足試驗的要求。
2、儀器設計為臺式結構，不銹綱的工作臺面和不銹綱的加熱爐外殼，美觀大方。
3、儀器配套齊全，用戶只需配上煤氣或其它民用可燃氣即可進行試驗。
4、配有火焰熄滅蓋，符合燃點試驗的要求。
（克利夫蘭開口杯法）
SYD-3536型瀝青閃點與燃點試驗儀技術參數：
1、工作電源： AC 220V±10%，50Hz。
2、加熱裝置：石英管電爐加熱，無明火，防爆，功率0?600W連續可調。
3、劃掃裝置：自動掃劃。
4、溫度計： -6～400℃，分度2℃，技術條件符合石油產品試驗用液體溫度計技術條件GB/T514的規定。
5、點火裝置：⑴ 引火源：煤氣（或其它民用可燃氣，下同）；
⑵ 噴口孔徑：0.6?0.8毫米。
6、環境溫度： -10℃?50℃。
7、相對濕度： ≤85%。
8、整機功耗：不大于650W。
9、外形尺寸：500x400x300mm
10、電源電壓：220V
11.重量:7KG
SYD-3536型瀝青閃點與燃點試驗儀使用簡介：
1 儀具與材料
1.1 克利夫蘭開口杯式閃點儀：由下列部分組成：
1.1.1 克利夫蘭開口杯：用黃銅或銅合金制成，內口直徑φ63.5mm±0.5mm，深33.6mm±0.5mm，在內壁與杯上口的距離為9.4mm±0.4mm處刻有一道環狀標線，帶一個彎柄把手。
1.1.2 加熱板：黃銅或鑄鐵制，直徑145mm~160mm，厚約6.5mm的金屬板，上有石棉墊板中心由圓孔，以支承金屬試樣杯。在距中心58mm處有一個標準試焰大小相當的φ4.0mm±0.2mm電鍍金屬小球，供火焰調節的對照使用。
1.1.3 溫度計：0℃~400℃，分度為2℃。
1.1.4 點火器：金屬管制，端部為產生火焰的尖嘴，端部外徑約1.6mm，內徑為0.7mm~0.8mm，與可燃氣體壓力容器（如液化丙烷氣或天然氣）連接，火焰大小可以調節。點火器可以150mm半徑水平旋轉，且端部恰好通過坩堝中心上方2mm以內，也可采用電動旋轉點用具，但火焰通過金屬試驗杯的時間應為1.0s左右。
1.1.5 鐵支架：高約500mm，附有溫度計夾及試樣杯支架，支腳為高度調節器，使加熱頂保持水平。
1.2 防風屏：金屬薄板制，三面將儀器圍住擋風，內壁涂成黑色，高約600mm。
1.3 加熱源附有調節器的1kw電爐或燃氣爐。根據需要，可以控制加熱試樣的升溫速度
14℃/min~17℃/min、5.5℃/min±0.5℃/min。
SYD-3536型瀝青閃點與燃點試驗儀安裝及使用步驟
1、打開包裝箱，按儀器成套及技術文件來檢查儀器外表及相關配件，如無損壞或缺失，則按結構圖所示安裝。
2、檢查電源接地是否良好。
3、打開電源開關，指示燈亮，隨后就可以進行試驗操作。4、將試樣杯用溶劑洗凈、烘干，裝置于支架上。
5、安裝溫度計，將溫度計垂直插入試樣杯中，溫度計的水銀球距杯底約6.5mm，位置在與點火器相對一側距杯邊緣16mm處。
6、將試樣準備好后，注入試樣杯中至標線處，并使試樣杯其它部位不沾有瀝青。（注：試樣加熱溫度不能超過閃點以下55℃）
7、全部裝置應置于室內光線較暗且無顯著空氣流通的地方，并用防風屏三面圍護。
8、將點火器與可燃氣全壓力容器（如液化丙烷氣或天然氣）用軟管連接，將點火器轉向一側，試驗點火，調試火苗成標準球的形狀或直徑為4mm±0.8mm的小球形試焰。
