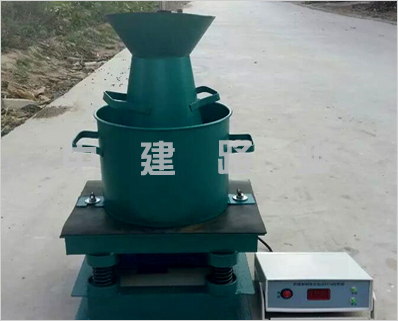

混凝土維勃稠度儀

VBR-II型混凝土維勃稠度儀適用于粒徑不大于40mm ，維勃稠度值在5-30 秒之間的干硬性混凝土的測定。儀器符合GB/T 50080-2002（GBJ80-85）《普通混凝土拌和物性能試驗方法》、JG 3043等標準中關于混凝土拌和物維勃稠度試驗的有關規(guī)定。
VBR-II型混凝土維勃稠度儀技術指標
1、坍落度筒
頂部內徑： 100±2mm
底部內徑： 200±2mm
高 ： 300±2mm
2、震動臺頻率： 50 ±3Hz
3、震動臺空載振幅（含容器）： 0.5±0.05mm
4、壓重 ： 2750±50g
5、電機功率 ： 0.25Kw
6、電壓： 380V
7、外形尺寸 ：380×500×670mm
8、總重 ： 50Kg
VBR-II型混凝土維勃稠度儀結構組成
1、容器內徑240±5mm ，高為200±2mm
坍落度筒其內部尺寸為：底部直徑 200±2mm
2、旋轉架
與測桿及喂料口相連。測桿下部安裝有透明且水平的圓盤，并用定位螺釘把測桿固定在數(shù)顯表中。旋轉架安裝在立柱上通過十字凹槽來控制方向，并用固定螺絲來固定其位置，就位后測桿與喂料口的軸線與容器的軸線重合。
透明圓盤直徑為230±2mm，厚度為10±2mm。荷重塊直接固定在圓盤上。由測桿、圓盤及荷重塊組成的滑動部分總重量為2750 ±50g。
3、搗棒： 直徑16 mm，長600mm的鋼棒，端部應磨圓。
4、震動臺：工作頻率50±3Hz
