超聲波探傷儀

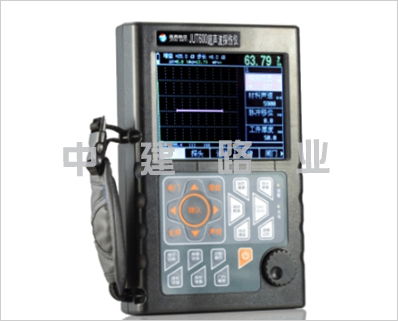

一、JUT600型超聲波探傷儀概述：

JUT600全數字式超聲波探傷儀能夠快速便捷、無損傷、*地進行工件內部多種缺陷如裂紋、焊縫、氣孔、砂眼、夾雜、折疊等的檢測、定位、評估及診斷，廣泛應用于電力、石化、鍋爐壓力容器、鋼結構、軍工、航空航天、鐵路交通、汽車、機械等領域。它是無損檢測行業的必備儀器。

二、JUT600型超聲波探傷儀主要功能：

高精度定量、定位，滿足了較近和較遠距離探傷的要求；

近場盲區小，滿足了小管徑、薄壁管探傷的要求；

自動校準：一鍵式自動校準，操作非常便捷，自動測試探頭的“零點”、“K值”、“前沿”及材料的“聲速”；

自動顯示缺陷回波位置（深度d、水平p、距離s、波幅、當量dB、孔徑ф值）；

自由切換三種標尺（深度d、水平p、距離s）；

自動增益、回波包絡、峰值記憶功能提高了探傷效率；

φ值計算：直探頭鍛件探傷，找準缺陷*高波自動換算孔徑ф值；

100個獨立探傷通道（可擴展），可自由輸入并存儲任意行業的探傷標準，現場探傷無需攜帶試塊；

可自由存儲、回放500幅A掃波形及數據；

DAC、AVG、TCG曲線（深度補償）自動生成并可以分段制作，取樣點不受限制，并可進行修正與補償；

14個內置探傷標準可調出。

可以自由輸入任意行業標準；

發射脈沖寬度和強度可調；

B掃描功能，清晰顯示缺陷縱截面形狀

與計算機通訊，實現計算機數據管理，并可導出Excel格式、A4紙張的探傷報告；

IP65標準鋁鎂合金外殼，堅固耐用，防水防塵，抗干擾能力較強；

利用PC端通訊軟件可以升級儀器系統的功能；

26萬色真彩屏超高亮顯示，亮度可調，適合強光、弱光的工作環境；

高性能*環保鋰電池供電，可連續工作8-10小時。

實時時鐘記錄：實時探傷日期、時間的跟蹤記錄，并存儲；

掉電保護，存儲數據不丟失；

探傷參數可自動測試或預置；

數字抑制，不影響增益和線性；

增益補償：對表面粗糙度、曲面、厚工件遠距離探傷等因素造成的Db衰減可進行修正；

PC端通訊軟件軟鍵盤操作，實現了計算機控制探傷儀主機進行探傷的目標；

三、JUT600型超聲波探傷儀技術參數：

掃描范圍：0～10000

脈沖移位：-20～+3400

探頭零點：0.0～99.99

調節步距：0.01

材料聲速：1000～15000

頻率范圍（MHz）：寬帶0.5–20

增益調節（dB）：0～120

調節步距：0.0，0.1，0.5，1，2，6，12

線性抑制：屏高的0%～80%

步距：1%

垂直線性誤差：垂直線性誤差不大于3%

水平線性誤差：在掃描范圍內，不大于0.2%

探傷靈敏度余量：60dB

動態范圍：32dB

報警：進波報警、失波報警

顯示屏：高亮度彩色平板顯示器

A-Scan顯示區域：全屏或局部A-Scan顯示凍結和解凍A-Scan填充

探傷通道：100個

數據存儲：300幅A-Scan圖形

與PC機通訊接口標準：USB

測量單位：Mm/inch

電源適配器：輸入100V～240V/50Hz～60Hz

輸出9V/1.5A

電池：鋰（Li）電池4×3.6V4800mAh

工作溫度(℃)：-10～50

工作濕度(RH)：20%～90%

接口類型：BNC

外型尺寸：238×160×48

重量：1.0

四、JUT600型超聲波探傷儀標準配置：

1、JUT600主機1臺

2、直探頭1個

3、斜探頭1個

4、9V電源適配器1個

5、探頭連接線2根

6、產品包裝箱1個

7、使用說明書1本

8、合格證、裝箱卡、保修卡1套
