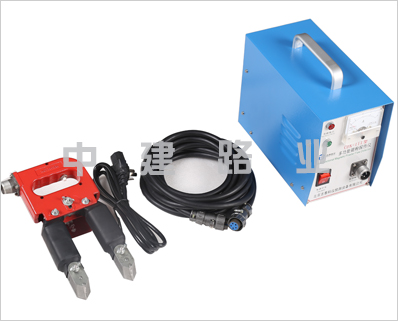

CDX-III型多功能磁粉探傷儀

一、CDX-III型多功能磁粉探傷儀功能選配：

?A型探頭：也稱馬蹄磁軛探頭或角焊縫探頭，活動關節斜面磁頭,配有工作燈;對異形面、形狀復雜工件探傷尤其適用.極距:20-160㎜;提升力:AC≥5㎏,DC≥18㎏;重量:1㎏。利用這種探頭制成一臺設備叫馬蹄形磁軛探傷儀或角焊縫探傷儀，探頭利用活關節使用范圍廣。

?D型探頭：也稱電磁軛探頭，多種活動關節，磁化強度大。極距：60-220㎜，提升力：AC≥7㎏，DC≥18㎏；重量：1.6㎏.獨立利用這種探頭制成的設備叫電磁軛探傷儀，探頭具有導磁高、磁化強度大等特點。

?E型探頭：也稱交叉磁軛探頭或旋轉磁場探頭，可一次全方位復合磁化探傷,行走滾輪和工作燈可提高探傷速度.極距:110㎜,提升力:AC≥12㎏,重量:2㎏.獨立利用這種探頭制成一臺設備叫旋轉磁場探傷儀，它利用兩只交叉的磁軛采用交流電移相技術，使之產生隨時間變化的合成旋轉磁場，對工件一次全方位復合磁化。探傷速度快、檢測質量高。

?O型探頭：也稱環形探頭，內徑:150㎜,中心磁場≥180Oe.重量:3㎏.獨立利用

這種探頭制成一臺設備叫環形探傷儀，它是利用線圈通電時產生強磁場的原

理設計的，適用于軸棒類、管道類、葉片類等復雜工件的分段探傷或退磁。

二、CDX-III型多功能磁粉探傷儀技術性能

1、電源：AC220V±10％50HZ5A

2、輸出：AC36V10A可選配A.D.E.O四種探頭

3、探傷速度：≥6米/分

4、探頭溫升：≤60℃

5、工作節拍：建議在長時間連續工作時：

充磁時間≤3秒，間隙時間≥2秒

6、外形尺寸：260*140*170mm;

7、儀器重量：約9Kｇ。

三、CDX-III型多功能磁粉探傷儀操作與維修

1、操作步驟

（1）將電源插頭線與儀器電源插座接好，探頭和輸出插座連接好。

（2）接通儀器電源開關，此時電源指示燈亮，儀器控制電路同時接通，伺服工作。

（3）將探頭和被檢工件接觸好，按下探頭上的開關，這時儀器對工件呈磁化狀態，工作燈亮。松開開關，則切斷主回路電源，工件停止磁化。

（4）停止使用時，關斷儀器電源開頭，切斷電源。

2、故障檢修

（1）電源接通無指示、不工作，保險絲熔斷、因短路或過載引起。

（2）按下開關，探頭工作，無工作指示，因工作指示燈損壞引起。

（3）工作指示燈亮，探頭不充磁，主電路或控制電路有故障。

（4）接通電源，不按充磁開關即充磁，控制電路或雙向可控硅壞。

四、CDX-III型多功能磁粉探傷儀注意事項

1、本儀器工作節拍：建議在長時間連續工作時：

充磁時間≤3秒，間息時間≥2秒。

2、在使用前應檢查供電電壓是否符合儀器要求，如過高或過低會損壞儀器或影響探傷效果。

3、使用時探頭端面應與被檢工件保持良好接觸，然后再按下充磁開關，此時磁化效果較好。

4、本儀器雖有很好的空載過流保護電路，但在使用時，應盡量避免空載工作，以減少產生不必要的溫升。

5、儀器可連續工作，如發現部分發熱嚴重即停止使用，待查明原因后再使用。

6、儀器及附件應在清潔、干燥、無腐蝕環境中使用或存放。

7、在自行修理時，請注意機內高壓危險。

8、按下充磁工作開關時，不可開關電源。

9、儀器外殼須可靠接地。

10、發生電路故障如無法修理，請將儀器發回我廠服務中心。

五、CDX-III型多功能磁粉探傷儀標準配置：

主機1個

測頭1個

校準片5片

校零基體1個

電池2節

說明書1本

保修卡1個

儀器箱1
