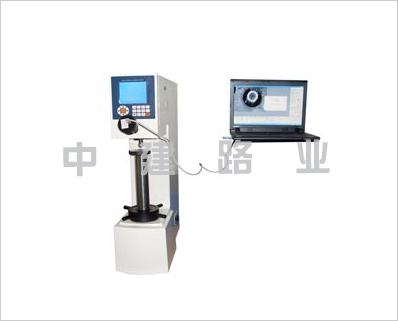

圖像處理布氏硬度計

THBC-3000DB型圖像處理布氏硬度計產品概述：
時代電子布氏硬度計是*的機械結構和力傳感器閉環控制系統相結合的機、電一體化產品。
*的雙核閉環控制系統。
16位模數轉換器,確保力值*性和示值穩定性
動態力值波動小于1/1000
數字信號輸出，確保力值*性、示值穩定性
100組超大容量數據存儲庫；在待機模式時，快速查看歷史和當前的測量次數與結果獨
THBC-3000DB型圖像處理布氏硬度計主機三年無故障運行。
獨有的轉塔結構系統：先用戶自定義測量目標相匹配的硬質合金壓頭、試驗力、保持時間后進行開始試驗，測量完成后，無須移動工件，CCD直接捕獲壓痕圖像，經過計算機進行數據自動化處理，消除人工讀數的疲勞及讀數誤差。整個測量過程效率高，壓痕測量可以在一秒中之內完成。
圖像處理自動布氏硬度測量系統，利用**的數字成像技術在壓痕圖像上自動尋找*符合壓痕特點的像素，高速分析，自動讀數。*多時系統會對同一壓痕測量800個直徑，以保證高精度及高重復性。
圖像處理自動布氏硬度測量系統，突破傳統壓痕讀取技術只能對表面光潔圖像進行測量的局限性，使系統可以在工業車間環境及工件上正常使用。對標準塊壓痕、有陰影壓痕、背景模糊壓痕、橢圓壓痕均自動測量。
THBC-3000DB型圖像處理布氏硬度計產品符合標準GB/231、ISO6506、ASTME-10
布氏硬度測量中常見的讀數誤差：在實際測量中，經常遇到不同的測量人員讀取的壓痕直徑誤差較大。
主要的原因有：對壓痕邊緣特征點的認定有誤差
肉眼分辨和讀數的誤差：
工件表面質量差造成讀數的誤差
為您提供成功的解決方案：
HB-TEST3000布氏計算機測試系統，通過*新的數字成像技術及圖像識別技術，對布氏壓痕進行自動分析及*測量，消除人工讀數的疲勞及讀數誤差。整個測量過程可以在一秒中之內完成。
HB-TEST3000布氏計算機測試系統，在壓痕圖像上，自動尋找*符合壓痕特點的像素，高速分析，自動讀數。*多時，系統會對同一壓痕測量800個直徑，以保證高精度及高重復性。
HB-TEST3000布氏計算機測試系統，突破傳統壓痕讀取技術只能對表面光潔圖像進行測量的局限性，使系統可以在工業車間環境及工件上正常使用。對標準塊壓痕、有陰影壓痕、背景模糊壓痕、橢圓壓痕均自動測量。
THBC-3000DB型圖像處理布氏硬度計功能特點：
HB-TEST3000布氏計算機測試系統技術特點：
1．光學系統：兩組光學鏡頭，分別適用于不同直徑的壓痕測量。
2．數字成像：130萬工業級數字攝像頭，*高分辨率1280X1024。
3．照明電源：220V交流電源或充電電池。
4．測量范圍：可測量壓痕范圍在1.2mm到6mm。
5．測量速度：一般情況下，自動測量時間度小于1秒。
6．測量方式：自動測量、對角測量、三點測量、四邊測量任選。
7．自動測量：**的技術，自動讀數壓痕，精度及重復性均達到*。
8．測量快速：壓痕的自動讀數時間，小于1秒。
9．適用性廣：可以對標準塊及壓痕進行進行自動測量，適用性廣泛。
10．攜帶方便：便攜式的專用箱，可以方便地攜帶到工業車間等處。
11．*設計：*設計的光學系統，成像清晰，保證讀數精度。
12．功能強大：具有單次測量、批量測量模式，自動計算*大、*小、平均值及均方差。
13．遵循標準：系統開發遵循*ISO6506及GB231.1-3。
14．自主研發：完全知識產權，可根據客戶要求，定制專用軟件及系統。
15．測量精度：對標準塊壓痕，自動測量誤差小于±1%，符合*ISO6506要求。
16．重復精度：對同一壓痕，多次測量，重復誤差小于±1%，符合*。
17．可提供中英文操作平臺。
THBC-3000DB型圖像處理布氏硬度計技術參數：
硬度值測量范圍(8-650)HBW
試驗力612.9N（62.5kgf），4900N（500kgf），980N（100kgf），7355N(750kgf)，1225N（125kgf），9800N（1000kgf），1839N（187.5kgf），14700N（1500kgf），2452N（250kgf），29400（3000kgf）
試驗力選擇鍵盤輸入
符合標準GB/T231.2-2002
加卸載閉環程序控制（加載/保持/卸載）自動
試驗保持時間5to99s
目鏡發大倍數20X
顯示試驗力、保持時間
測試高度240mm
測試寬度130mm
工作溫度10℃to38℃
濕度10%to90%
機器尺寸760×530×185mm
重量120kg
電源AC220V，50Hz
