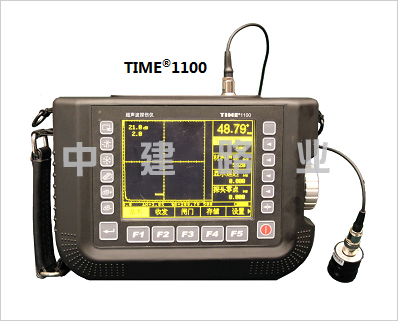

TIME1100超聲波探傷儀

TIME1100超聲波探傷儀產品概述
這是一款全新設計的、具有多處創新點的全數字化超聲波探傷儀，檢測速度快、精度高、波形穩定。微小缺陷的檢出率高，超聲回波信號分析采用DSP處理技術，目標缺陷信號識別快，探傷波形顯示采樣平滑濾波技術，關鍵性能指標與*同類產品相近或超出。
TIME1100超聲波探傷儀功能特點
峰值記憶功能
快速旋鈕調節、操作便捷
A、B型顯示方式
缺陷當量計算
具有回波包絡顯示功能
具有防水功能
EL高亮圖形點陣顯示屏、無視角限制、不受溫度陽光影響
多達10個獨立探傷通道
能夠存儲500幅A掃描圖形
具有獨立的雙閘門設置和報警功能
鋰電池、無記憶性，連續工作時間可達8小時以上
探頭角度和K值兩種輸入方式
可以直接驅動U盤
能夠跟PC機通訊，有功能強大的Windows數據處理軟件
重復發射頻率可以達到1KHz
超高的采樣頻率，射頻波形細節盡現
具有波形凍結功能
TIME1100超聲波探傷儀技術參數
探測范圍2.5～5000mm
材料聲速1000～9999m/s
工作頻率0.2～15MHz（低頻0.2～1，中頻0.5～4，高頻2～15）
增益調節110dB（0.2、0.5、1、2、6、12步進）
動態范圍≥34dB
垂直線性誤差≤3%
水平線性誤差≤0.2%
靈敏度余量≥60dB（深200mmΦ2平底孔）
數字抑制（0～80）%，不影響線性與增益
檢波方式正半波，負半波，全波和射頻
脈沖移位—20μs～3400μs
探頭延遲0～99.99μs，分辨率0.0125μs
掃描分辨率0.1mm（2.5～99.99mm），1mm（100～5000mm）
外形尺寸243×173×85mm
重量1．5Kg（含電池）
TIME1100超聲波探傷儀基本配置
主機，鋰電池，3A/9V電源適配器，BNC探頭連接電纜，直探頭2.5P20，斜探頭5MHz8×9K2，耦合劑，USB連接線
可選附件
串行通訊電纜（9針），PC端通訊軟件，試塊，探頭。
