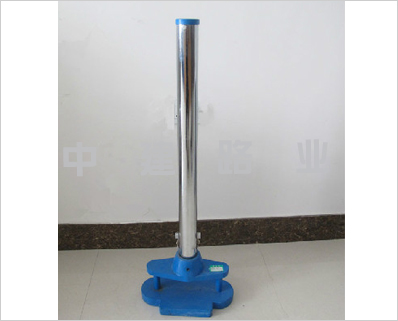

防水卷材抗穿孔性儀

QDX-17型防水卷材抗穿孔性儀適用于規范：
此產品產品根據GB12952-91標準設計，利用重錘從高處落下沖擊PVC防水卷材，以測定其抗穿孔性。新標準GB12952-2011于2012年12月1日實施
QDX-17防水卷材抗穿孔性儀主要技術指標：
1、金屬導管刻度長為：500mm，分度值10mm
2、重錘重為：500g±1g
3、沖桿端鋼球為：φ12.7mm
4、墊塊：150mm×150mm×50mm密度為25Kg/立方厘米的泡沫聚苯乙烯
5、墊板：150mm×150mm×50mm鋁板
6、凈重：11Kg
QDX-17型防水卷材抗穿孔性儀結構及工作原理：
1、結構：
儀器由底座、墊塊1、墊塊2、沖桿、帶刻度的導管、定位標、掛鉤、上蓋、控制器組件、重錘、鎖管螺栓、壓板、支柱所組成。其中控制器組件有：控制器下底、控制器螺釘、控制器彈簧、控制器上蓋、控制器滑塊、控制螺釘
2、工作原理：
用控制器組件將重錘提起，固定在所要求的高度上，其高度由定位標上可讀出，按壓控制螺釘，則控制器彈簧被壓縮，控制器滑塊的圓孔與控制器上蓋及控制器下底的圓孔對正掛鉤，此時重錘下落，撞擊沖桿向下作用在試樣板上，提升重錘、沖桿，取出試樣板，以觀察試樣的抗穿孔性。
